Найчастіше в сьогоднішньому цифровому світі НАТО використовують цифрову комунікацію на полі бою, але паперові топографічні карти місцевості для рядового складу військ країн альянсу є обов’язковими як мінімум у процесі навчання рекруту. Як виглядають паперові топографічні карти місцевості для рядового складу військ країн НАТО: приклади та стандарти.
Стандарти та особливості карт НАТО
Паперові топографічні карти залишаються надзвичайно важливим інструментом для військ НАТО, особливо в умовах можливого придушення супутникової навігації. НАТО дотримується уніфікованих стандартів для топографічних карт, які регламентуються угодами STANAG. Ці стандарти включають:
- Єдиний масштабний ряд: основні масштаби – 1:50 000, 1:250 000 та 1:1 000 000; додаткові – 1:25 000, 1:100 000 та 1:500 000.
- Використання географічної сітки WGS-84 та прямокутної координатної сітки UTM.
- Обов’язкове нанесення умовних знаків та скорочень з поясненнями англійською мовою, а географічні назви – латиницею.
- Для карт масштабу 1:25 000, 1:50 000 і 1:100 000 країн НАТО зберігають національні особливості, але суворо дотримуються стандартів НАТО з оформлення та змісту.
Дивиться також: НАТО: Європі загрожує війна з Росією
Приклади оформлення та змісту карт
Ось як виглядають і використовуються паперові топографічні карти НАТО для рядового складу:

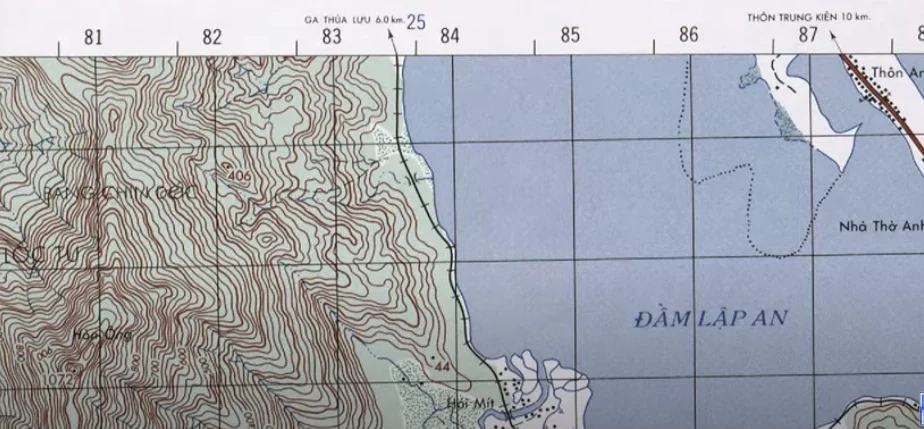

- Масштаб 1:50 000 – основний робочий інструмент піхоти і механізованих підрозділів. Карти показують рельєф, водні об’єкти, дороги, населені пункти, ліси, лінії електропередач, залізниці та інші ключові об’єкти. На карті чітко нанесена UTM-сітка для швидкої орієнтації та передачі координат.
- Масштаб 1:25 000 – використовується для детального вивчення важливих ділянок (наприклад, при форсуванні річок, бойових діях у містах, будівництві інженерних споруд). Такі карти мають більш детальне промальовування об’єктів та рельєфу, розмір листа – 7,5×7,5 хвилин географічної сітки.
- Масштаб 1:250 000 і 1:1 000 000 – застосовуються для планування операцій на рівні з’єднань і штабів, охоплюють великі території, використовуються для стратегічного орієнтування.
Зовнішній вигляд та оформлення:
- Карти друкуються на міцному папері, можуть бути ламіновані для захисту від вологи.
- Всі написи та легенда – англійською мовою, умовні знаки уніфіковані.
- На кожному аркуші вказана серія карти, номенклатура, координатна сітка, а також додаткова інформація про якість та джерела даних.
- Приклад оформлення: рамка листа, сітка UTM, лінії широти та довготи, умовні знаки (наприклад, позначення доріг, мостів, будівель, висотних позначок), масштабна лінійка.
Дивиться також: Як перевірити чи працює “окопний” РЕБ
Практичне використання
У разі можливої електронної протидії та придушення GPS паперові карти та вміння ними користуватися вважаються критично важливими навичками для всіх військовослужбовців НАТО. Війська проходять регулярну підготовку з орієнтування та читання топографічних карт.
“У разі бойових дій супутникова навігація може бути пригнічена, а значить, все вирішать паперові карти та знання місцевості.” – Полковник Гійом Шмідт, Франція.
Паперові топографічні карти НАТО – це стандартизовані, докладні та багатофункціональні інструменти, оформлені за єдиними правилами альянсу. Вони забезпечують надійну навігацію та планування дій для рядового складу навіть за відсутності електронних засобів навігації.
